안녕하세요! BW 머드 펌프 공급업체로서 저는 이 펌프의 속도를 제어하는 방법에 대한 질문을 자주 받습니다. 이는 특히 시추 작업 중에 중요한 측면입니다. 이제 펌프 속도를 제어할 수 있는 몇 가지 효과적인 방법을 살펴보겠습니다.
펌프 속도 제어가 중요한 이유
우선, 왜 BW 머드 펌프의 속도를 제어해야 합니까? 글쎄요, 다양한 시추 시나리오에는 다양한 유속과 압력이 필요합니다. 펌프가 너무 빠르게 작동하면 장비가 과도하게 마모되어 수리 비용이 많이 들고 가동 중단 시간이 발생할 수 있습니다. 반면에 너무 느리게 작동하면 필요한 양의 진흙을 공급하지 못할 수 있으며, 이는 드릴링 효율성에 영향을 미치고 구멍 붕괴와 같은 문제로 이어질 수도 있습니다.
또한, 펌프 속도를 제어하면 드릴링 공정을 최적화할 수 있습니다. 드릴링하려는 구조물의 유형, 우물의 깊이 및 드릴 비트의 크기에 따라 속도를 조정할 수 있습니다. 예를 들어, 단단한 암석층을 뚫을 때 암석을 깨뜨릴 만큼 충분한 압력을 제공하려면 더 높은 펌프 속도가 필요할 수 있습니다. 더 부드러운 지형에서는 더 낮은 속도로도 충분할 수 있습니다.
속도 제어의 기계적 방법
BW 머드 펌프의 속도를 제어하는 가장 일반적인 방법 중 하나는 기계적 수단을 사용하는 것입니다. 여기에는 일반적으로 기어박스나 풀리 시스템을 사용하는 작업이 포함됩니다.
변속 장치
기어박스는 기어를 사용하여 펌프의 속도와 토크를 변경하는 장치입니다. 다른 기어비를 선택하여 펌프 속도를 높이거나 낮출 수 있습니다. 예를 들어, 더 높은 속도가 필요한 경우 더 높은 비율의 기어로 변속할 수 있습니다. 반대로, 더 낮은 속도가 필요한 경우 더 낮은 비율의 기어를 선택할 수 있습니다.
기어박스 사용의 장점은 펌프 속도를 제어하는 안정적이고 정확한 방법을 제공한다는 것입니다. 그러나 비용이 많이 들고 원활한 작동을 위해서는 정기적인 유지 관리가 필요합니다.
풀리 시스템
풀리 시스템은 풀리의 직경을 변경하여 펌프의 속도를 변경하는 원리로 작동합니다. 구동 풀리 또는 종동 풀리의 크기를 변경하여 속도 비율을 조정할 수 있습니다. 예를 들어 구동 풀리의 크기를 늘리면 구동 풀리가 더 빠르게 회전하여 펌프 속도가 높아집니다.
풀리는 기어박스에 비해 비교적 간단하고 저렴합니다. 그러나 기어박스만큼 정확한 속도 제어 기능을 제공하지 못할 수도 있습니다. 또한 풀리 시스템에 사용되는 벨트는 미끄러짐을 방지하기 위해 마모 및 장력을 정기적으로 점검해야 합니다.
유압 속도 제어
BW 머드 펌프의 속도를 제어하는 또 다른 효과적인 방법은 유압 수단을 이용하는 것입니다. 유압 시스템은 유체 동력을 사용하여 에너지를 전달하고 제어합니다.
가변 변위 펌프
가변 변위 펌프는 회전당 전달되는 유체의 양을 변경할 수 있는 일종의 유압 펌프입니다. 펌프의 변위를 조정하여 유량을 제어하고 결과적으로 BW 머드 펌프의 속도를 제어할 수 있습니다.
예를 들어 가변 변위 펌프의 변위를 늘리면 BW 머드 펌프를 구동하는 유압 모터에 더 많은 유체가 전달되어 속도가 빨라집니다. 반대로 변위를 줄이면 펌프 속도가 감소합니다.
가변 용량형 펌프를 사용하면 정밀하고 지속적인 속도 제어가 가능하다는 장점이 있습니다. 또한 효율성이 뛰어나고 높은 부하를 처리할 수 있습니다. 그러나 설치 및 유지 관리가 상당히 복잡하고 비용이 많이 들 수 있습니다.
유압 밸브
유압 밸브는 시스템 내 유압유의 흐름, 압력 및 방향을 제어하는 데 사용됩니다. 밸브를 통해 유량을 조정함으로써 BW 머드 펌프를 구동하는 유압 모터의 속도를 제어할 수 있습니다.
예를 들어, 흐름 제어 밸브를 사용하여 모터로의 유체 흐름을 제한하여 속도를 줄일 수 있습니다. 마찬가지로, 압력 릴리프 밸브를 사용하여 시스템의 일정한 압력을 유지할 수 있으며 이는 펌프 속도에도 영향을 미칠 수 있습니다.
유압 밸브는 가변 변위 펌프에 비해 비교적 간단하고 저렴합니다. 그러나 가변 변위 펌프만큼 정확한 속도 제어를 제공하지 못할 수도 있습니다.
전기 속도 제어
현대 드릴링 작업에서는 전기 속도 제어 방법이 점점 더 대중화되고 있습니다. 이러한 방법은 전자 장치를 사용하여 BW 머드 펌프를 구동하는 전기 모터의 속도를 제어합니다.
가변 주파수 드라이브(VFD)
가변 주파수 드라이브(VFD)는 모터에 공급되는 전력의 주파수를 변경하여 전기 모터의 속도를 제어하는 전자 장치입니다. 주파수를 변경함으로써 VFD는 모터의 속도를 선형적으로 조정할 수 있습니다.
예를 들어, 모터에 공급되는 전력의 주파수를 높이면 모터가 더 빠르게 회전하여 펌프 속도가 빨라집니다. 반대로 주파수를 낮추면 펌프 속도가 감소합니다.
VFD 사용의 장점은 정확하고 효율적인 속도 제어를 제공한다는 것입니다. 또한 펌프 속도를 쉽게 조정할 수 있고 에너지 소비를 줄일 수 있습니다. 그러나 비용이 많이 들고 적절한 설치와 유지 관리가 필요합니다.
소프트 스타터
소프트 스타터는 전기 모터의 속도를 제어하는 데 사용할 수 있는 또 다른 전기 장치입니다. 이는 시동 중에 모터에 공급되는 전압을 점진적으로 증가시켜 돌입 전류를 줄이고 모터와 펌프에 가해지는 기계적 스트레스를 줄이는 방식으로 작동합니다.
소프트 스타터는 기본적으로 지속적인 속도 제어를 위해 설계되지 않았지만 펌프의 시동 속도를 제한하고 장비 손상을 일으킬 수 있는 급격한 가속을 방지하는 데 사용할 수 있습니다.
펌프 속도 제어 시 고려 사항
BW 머드 펌프의 속도를 제어할 때 고려해야 할 몇 가지 요소가 있습니다.
펌프 용량
펌프의 용량은 단위 시간당 전달할 수 있는 진흙의 최대 양을 나타냅니다. 펌프 속도를 조정할 때 펌프가 용량을 초과하여 작동하지 않는지 확인해야 합니다. 그렇지 않으면 과열, 캐비테이션 및 기타 문제가 발생할 수 있습니다.
드릴 비트 호환성

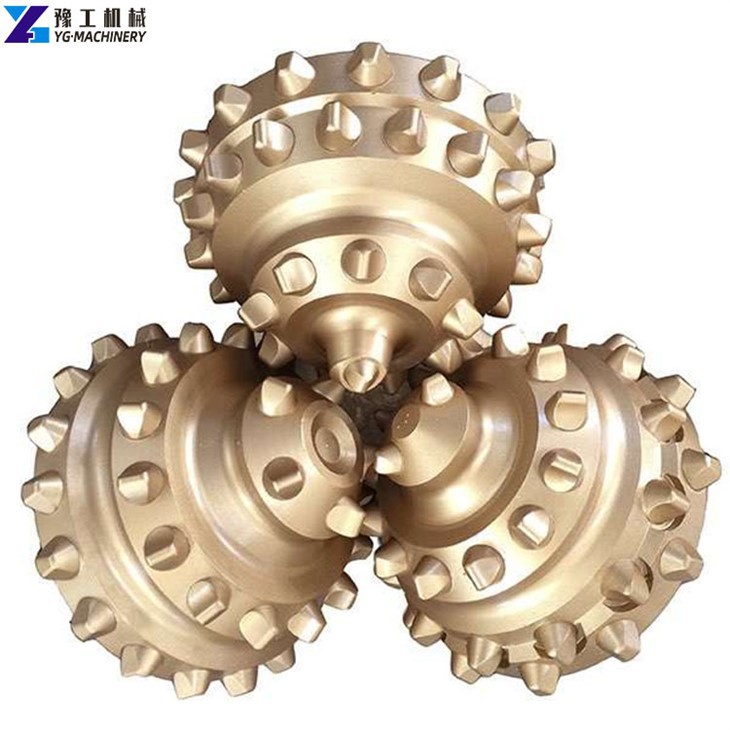

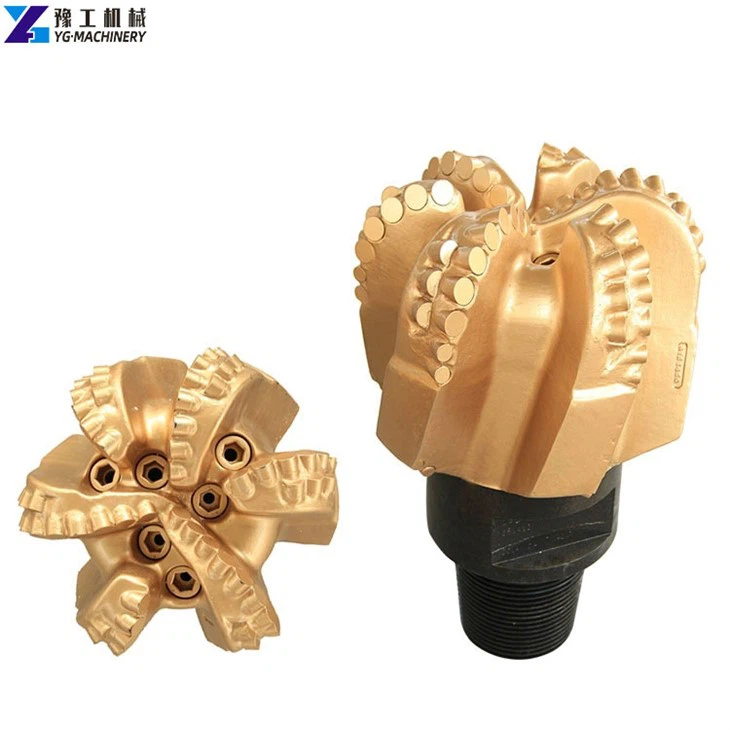

사용하는 드릴 비트의 유형도 펌프 속도에 영향을 미칩니다. 다음과 같은 다양한 드릴 비트트리콘 락 비트,다이아몬드 PDC 드릴 비트, 그리고트리콘 락 비트, 유량 및 압력에 대한 요구 사항이 다릅니다. 드릴 비트의 최적 성능을 보장하려면 그에 따라 펌프 속도를 조정해야 합니다.
형성특성
경도, 다공성, 투과성 등 드릴링하려는 지층의 특성도 펌프 속도를 결정하는 데 중요한 역할을 합니다. 예를 들어, 단단한 암석층에서는 암석을 깨뜨릴 만큼 충분한 압력을 제공하기 위해 더 높은 펌프 속도가 필요할 수 있습니다. 연약한 지형에서는 더 낮은 속도로도 충분할 수 있습니다.
BW 머드 펌프 요구 사항이 있으면 문의하세요.
고품질 BW 머드 펌프 시장에 있거나 속도 제어 방법에 대한 추가 정보가 필요한 경우, 우리가 도와드리겠습니다. 우리는 귀하의 특정 요구 사항을 충족할 수 있는 다양한 펌프와 액세서리를 보유하고 있습니다. 귀하가 소규모 시추 계약업체이든 대규모 석유 및 가스 회사이든 상관없이 당사는 귀하에게 적합한 솔루션을 제공할 수 있습니다.
주저하지 마시고 저희에게 연락하여 상담을 받으세요. 우리는 귀하의 요구 사항에 대해 기꺼이 논의하고 업계 최고의 조언과 제품을 제공할 것입니다.
