설명

기술적인 매개 변수

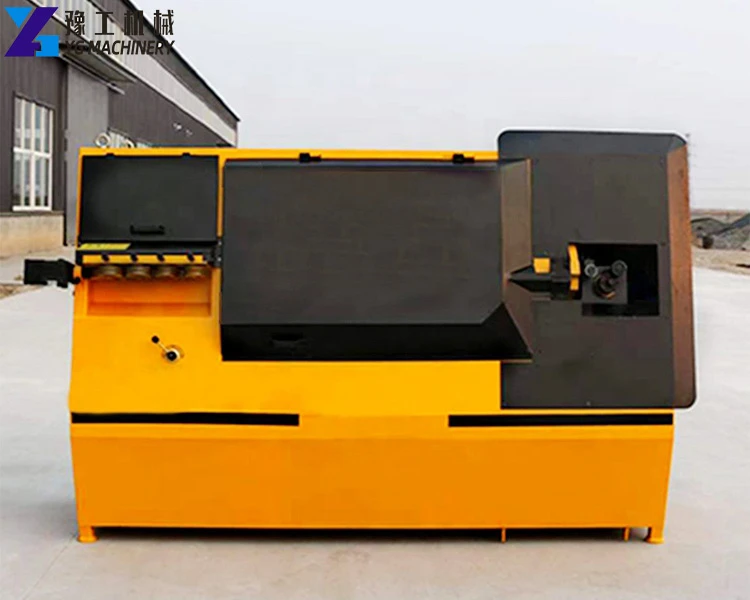

전자동 강철 스터럽 벤딩 머신은 강철 막대의 직선화, 사이징, 굽힘 및 절단 공정을 자동으로 완료할 수 있습니다. 두 방향과 두 줄로 굽힐 수 있으며 매우 우수한 처리 능력을 가지고 있습니다. 동시에 리턴 메커니즘은 재료 랙과 협력하여 후크 막대와 플레이트 막대의 생산을 완료하여 여러 용도로 사용할 수 있는 하나의 기계를 실현합니다. 이 장비는 CNC 시스템을 사용하고 터치 스크린과 PLC를 통해 서보 시스템을 제어합니다. 완성된 스터럽은 높은 가공 정확도, 안정적이고 신뢰할 수 있는 품질, 강력한 그래픽 저장 기능을 갖추고 있습니다. 작동이 간단하고 설치가 편리하여 많은 노동력과 낭비를 절약할 수 있습니다. 처리 효율을 높이는 것은 현대 건설 건물의 필수적인 부분이며 국가 표준을 충족하는 지능형 장비이기도 합니다.

CNC 스티럽 벤딩 머신 매개변수

모델	-1 와이지-1	-2 와이지-2	-3 와이지-3	-4 와이지-4
단선(mm)	원형강철 4-10mm 변형강봉 4-8mm	원형강철 4-12mm 변형강봉 4-10mm	원형강철 5-14mm 변형강봉 5-12mm	원형강철 4-12mm 변형강봉 4-10mm
더블 와이어(mm)	원형강철 4-6mm 변형강봉 4-6mm	원형강철 4-8mm 변형강봉4-8mm	원형강철 5-10mm 변형강봉 5-10mm	원형강철 4-8mm 변형강봉 4-8mm
최대 굽힘 각도	±180도	±180도	±180도	±180도
센터핀 직경	16,18,20	16,18,20	/	16,18,20
최대 견인 속도	60m/분	60m/분	110m/분	110m/분
최대 굽힘 속도	800도/초	800도/초	1000도/초	800도/초
기계 크기	26008001700mm	328010001700mm	385012002200mm	366011101700mm
장치 색상	노란색(맞춤형)	노란색(맞춤형)	노란색(맞춤형)	노란색(맞춤형)
처리된 조각	2보다 작거나 같음	2보다 작거나 같음	2보다 작거나 같음	2보다 작거나 같음
공기 회로 시스템 압력	0.8mpa 이상	0.8mpa 이상	/	0.8mpa 이상
총 전력	14kw	20kw	32kw	23.5kw
작동 온도	-5도 ~40도	-5도 ~40도	-5도 ~40도	-5도 ~40도
길이 정확도	±1mm	±1mm	±1mm	±1mm
각도 정확도	±1도	±1도	±1도	±1도
평균 전력	4.5KW/시	5KW/시	5KW/시	5KW/시
총 무게	1150킬로그램	1350킬로그램	2200kg	1550kg

모델	YG-5-14S	YG-5-16S
단선(mm)	원형강철 5-14mm 변형강봉 5-12mm	원형강철 5-18mm 변형강봉 5-16mm
더블 와이어(mm)	원형강철 5-10mm 변형강봉5-10mm	원형강철 5-14mm 변형강봉 5-12mm
최대 굽힘 각도	±180도	±180도
최대 견인 속도	110m/분	110m/분
최대 굽힘 속도	1000도/초	1000도/초
기계 크기	385012002200mm	440015002100mm
장치 색상	노란색(맞춤형)	노란색(맞춤형)
처리된 조각	2보다 작거나 같음	2보다 작거나 같음
공기 회로 시스템 압력	0.8mpa 이상	0.8mpa 이상
총 전력	32kw	52.5kw
작동 온도	-5도 ~40도	-5도 ~40도
길이 정확도	±1mm	±1mm
각도 정확도	±1도	±1도
평균 전력	5KW/시	12KW/시
총 무게	2200kg	3000킬로그램

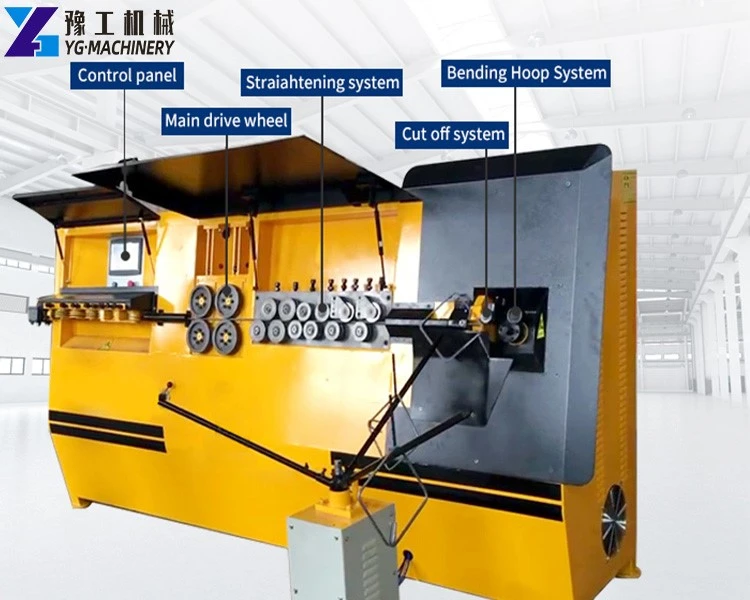

강철 스터럽 벤딩 머신의 구조

전자동 스터럽 벤딩 머신은 모터, 기어박스, 전기 제품, 프레임 등으로 구성됩니다. 먼저 전기 모터가 시계 방향으로 회전하고 V벨트를 통해 기어박스를 통해 감속한 다음 기어박스의 메인 출력 샤프트가 작업판을 회전하도록 구동합니다. 제한된 각도 위치에 도달하면 메인 출력 샤프트 하단의 이동 스위치가 만나 차단됩니다. 이동 스위치는 일반적으로 닫힙니다. 접촉하고 이동 스위치의 일반적으로 열린 접점을 켜면 모터가 자동으로 반전됩니다. 작업판이 정지 위치로 돌아가면 정지 이동 스위치가 회로를 차단하고 모터가 정지하고 작업이 완료됩니다. 90도와 135도는 2피트 스위치로 임의로 제어됩니다.

스틸 스터럽 벤딩 머신의 특징

전자동 강철 막대 후프 굽힘 기계 생산 장비로 직선화 기능도 갖추고 있으며 다목적으로 활용 가능합니다.

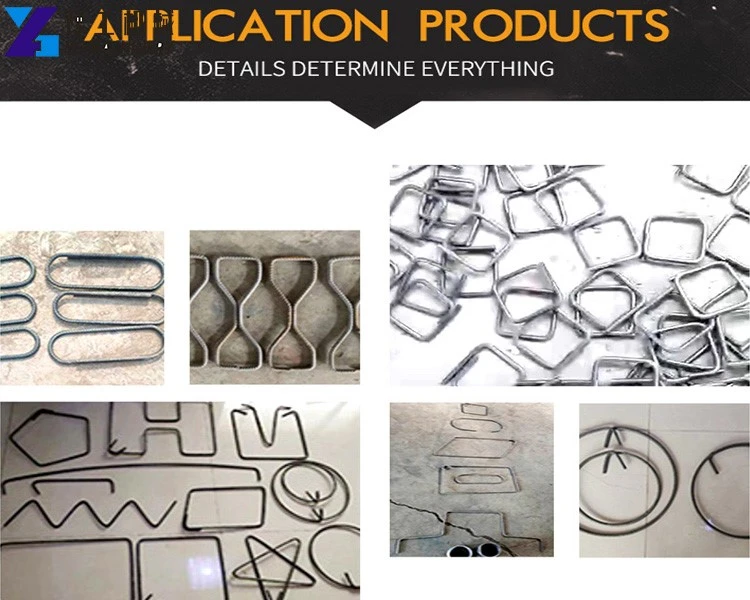

지능형 제어를 사용하여 다양한 크기와 사양의 정사각형, 거대 모양, 마름모, 다각형 등을 처리할 수 있습니다.
와이어로드 원료에서 스터럽 제품까지 한 단계로 성형되며 냉간 및 열간 압연 고강도 와이어로드 강봉을 가공할 수 있습니다.
노동자 20~30명에 해당하는 높은 생산 효율성.
이 장비는 매우 실용성이 뛰어나고, 작동하는 데 한 사람만 필요하므로 많은 노동력을 절약할 수 있습니다.
원자재가 절약되고 작업 중 연속 성형으로 인한 철근 손실이 거의 없습니다.
차지하는 공간이 작아서 직선화 및 절단 작업 영역을 절약할 수 있으며 좁은 공간에서도 작업이 가능합니다.
장비 유지 관리 비용과 에너지 소비 비용은 매우 낮습니다. 전자동 굽힘 후프 성형기와 전통적인 수동 반기계화 생산의 비교: 전통적인 수동 반기계화 생산(직선화---전단--굽힘-----성형)
